局放产品概述 高压开关柜是使用极广且数量**多的开关设备。由于在设计、制造、安装和运行维护等方面存在着不同程度的问题，因而 事故率比较高，在诸多性质的开关柜事故中，绝缘事故多发生于 10 千伏及以上电压等级，造成的后果也很严重。特别是小车式开关柜，绝缘事故率更高，而且往往一台出现事故，殃及邻柜的现象更为突出。因此，迫切需要对开关柜实行状态检修，对 设备运行状况进行实时和定时的在线监测，根据设备的运行状态和绝缘的劣化程度，确定检修时问和措施，减少停电时间和事故的发生，提高电力装置运行的****性及自动化程度。高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿，内绝缘对 地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿等。各类绝缘缺陷发展到**终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的强弱能够及时反映绝缘状态，因此通过在线监测局部放电来判断绝缘状态为实现开关柜绝缘在线监测及诊断的有效手段应用领域 本公司产品广泛应用于电力、轻工、机械、冶金、智能楼宇、轨道交通、 船舶、市政等领域，深受广大用户信赖。

一、局放/测温集中采集在线监测主机 PY-KCD-BAT

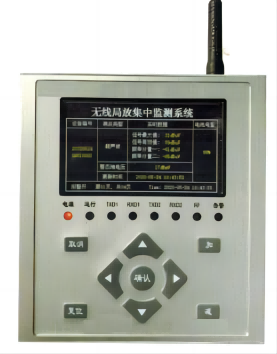

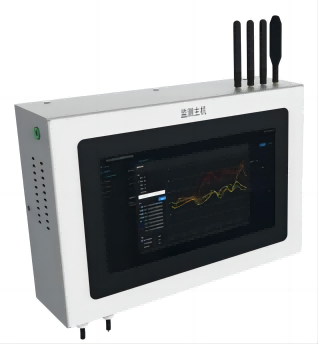

二、局放在线监测触摸屏主机 PY-KCD-DAT

基础功能

1.接收数据、显示数据；

2.时钟实时显示；

3.参数设置；

4.报警输出；

5.报警记录；

6.密码管理；

7.采用智能触控操作，简单方便，高清大屏显示，让数据更加直观

8.主机采用一体化设计，可同时采集温度、局放、环境温湿度、除湿器、机 械特性、振动传感器、臭氧传感器、SF6、水浸、烟感等多种传感器

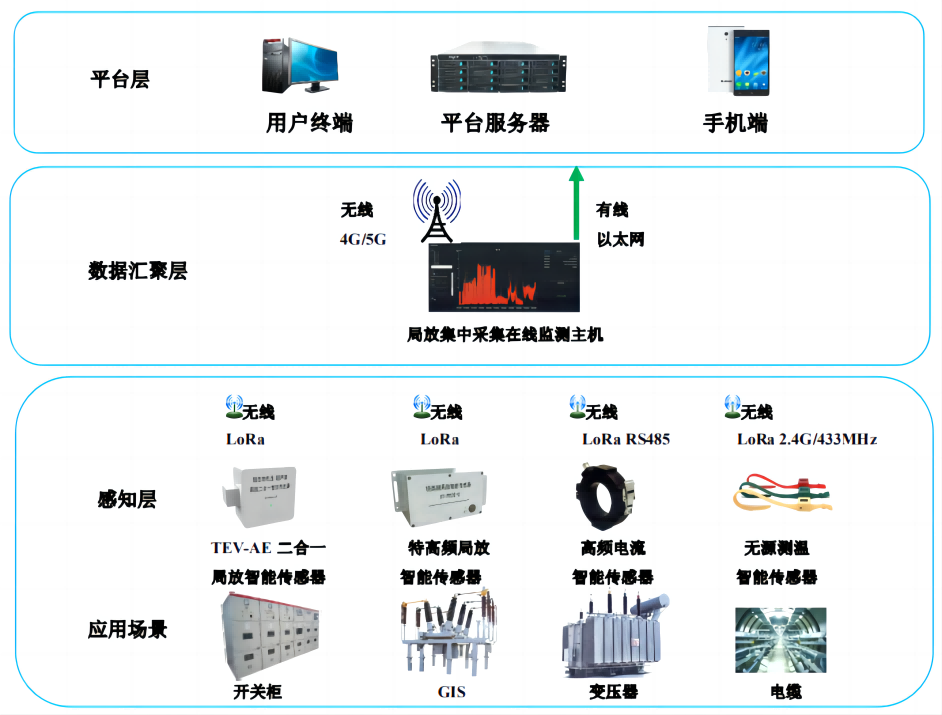

局部放电在线监测网络拓扑图

系统特点

1. 可在电网设备带电运行情况下进行现场安装和维护，不影响运行。

2. 根据各参数历史数据综合判断进行预警、告警、正常诊断。

3.采用电池供电方式，现场无需布置**线缆，现场施工方便。

4.采用超低功耗设计，内置锂亚电池供电。

5.电池容量可支持工作6年以上。

6.可现场就地显示。

超声波/地电压局放无线（二合一）XY-PD19-AT

超声波/地电压局放有线XY-PD19-YX

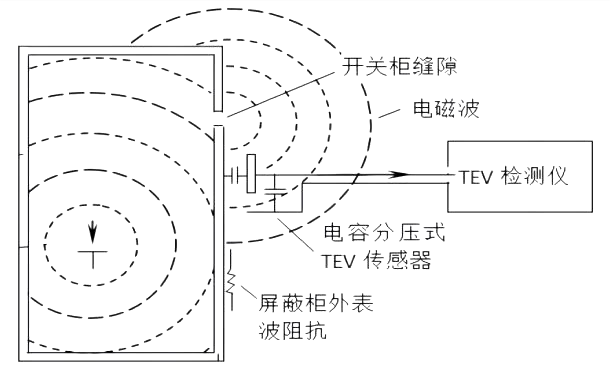

超声波/地电压检测原理 局放发生时，电压、电流脉冲信号沿着试品金属外壳的内表面进行传播， 遇到开口、接头等缝隙时传出设备，再沿着金展外壳的外表面传播**大地， 其瞬时电压值在几个毫伏**几伏的范围内变化且存在时间很短。放电脉冲倍 外置的电容性探测器检测到后，经过一系列的放大、滤波等进入采集单元进 行处理，**后通过测试软件对放电信号进行分析。 电力设备在放电过程中会产生声波。从能量的角度来看放电是一个能量 瞬时爆发的过程，是电能以声能、光能、热能电磁能等形式释放出去的过程， 在空气间隙中发生电气击穿时放电瞬时完成，其电能瞬时转化为热能导致放 电中心气体的腰胀，这种瞬时膨胀的结果以声波的形式传播出去。

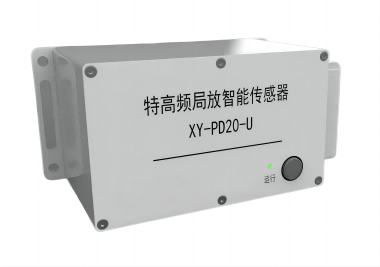

特高频局放无线传感器XY-PD20-U

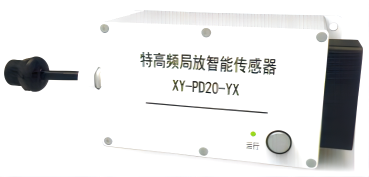

有线传感器XY-PD20-YX

特高频技术检测原理

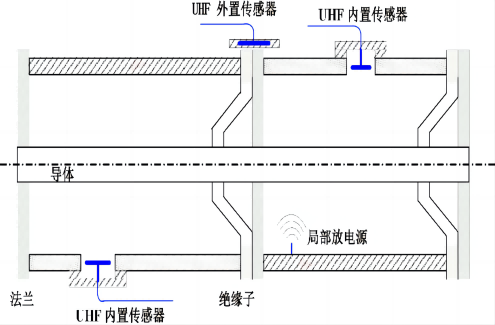

电气设备绝缘介质中每一次局部放电都发生正负电荷的中和，伴随有一 个很陡的电流脉冲，并向周围辐射电磁波。通过 UHF(300M-3GHz)传感器接 收局部放电辐射的UHF电磁波，实现局部放电的检测，这一方法叫做局部放 电的特高频检测方法。研究认为，每一次局部放电过程都伴随着正负电荷的 中和，并出现陡度很大的电流脉冲，同时向周围辐射电磁波。局部放电所辐 射的电磁波的频谱特性与局部放电源的几何形状以及放电间隙的绝缘强度有 关。当放电间隙比较小、放电间隙的绝缘强度比较高时，放电过程的时间比 较短、电流脉冲的陡度比较大，辐射的电磁波信号的特高频分量比较丰富。

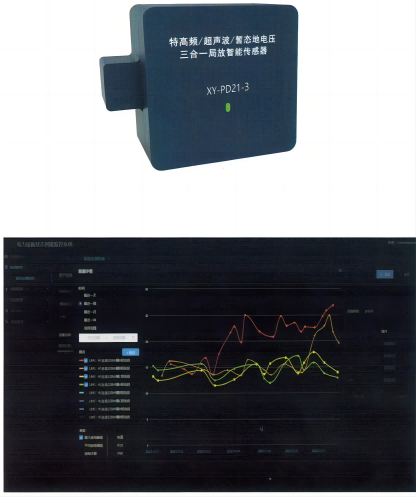

特高频/暂态地电压/超声波（三合一）无线局放XY-PD21-3

三合一技术检测原理

三合一传感器智能数据采集单元是一款用于高、中、低压电力开关柜。 该装置需要配合开关柜局放监测智能传感器(三合一)，一起使用，它是集在线 特高频、暂态地电压、超声波、特高源、数据采集、数据分析于一体的多功 能局放检测产品。该装置提供通讯接口可与计算机监控系统连接，支持RS485 接口 MODBUS-RTU 通讯协议，通讯波特率9600，开关柜局放监测智能传感器 （三合一）采用高性能电池供电、吸附式安装、无线通讯等方式便于现场安 装，而且在设计上采用了多种抗干扰措施，能够在电力系统中隐定运行。

空间无线特高频局放/XY-PD20-KJ

空间局放技术检测原理

配电房空间局放监测装置是应用特高频电磋波空间故章预警技术以及超 声波技术而研发的检测局放的产品。该系统能帮助用户实现配电设备的运行 状态局放实时监测,能实现智能云维大数据监测及分析，提升管理效率，能减 少因不方便而长周期巡检带来的事故隐患,保障设备运行**。能自动识别开 关柜内的绝缘子断路器、电缆等有可能发生的全部四种典型缺陷:气隙放电 (如触头盒出厂设计缺陷)、沿面放电(积污，受潮)、悬浮电位放电(相母线排 螺丝松动)、电晕放电(电缆护套受损)。该系统灵敏度高(10米距离能测则到 1Fc放电),抗干扰能力强，能通过检测其发出的电磁波中的特高频段 (300~3000M可调)信号来检测局杂放电,避开常规电气测试方法中难以避开的 电晕(200MHz)以下及其它周典期性干扰信号(大都在300M范围以内)。

高频电流局放智能传感器/XY-PD22-GP

高频电流局放技术检测原理

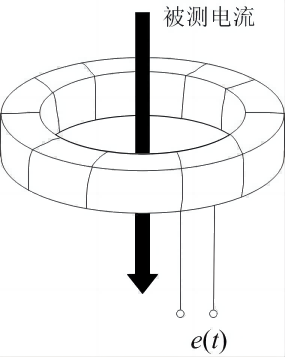

高频局部放电检测方法是用于电力设备局部放电缺陷检测与定位的常用 测量方法之一，其检测频率范围通常在3MHz到30MHz之间，高频局部放电检 测技术可广泛应用于电力电缆及其附件、变压器、电抗器、旋转电机等电力 设备的局放检测，其高频脉冲电流信号可以由电感式耦合传感器或电容式耦 合传感器进行耦合，也可以由特殊设计的探针对信号进行耦合。 高频局部放电检测方法，根据传感器类型主要分为电容型传感器和电感 型传感器。电感型传感器中高频电流传感器(High Frequency Current  Transformer，HFCT)具有便携性强、安装方便、现场抗干扰能力较好等优点， 因此应用**为广泛，其工作方式是对流经电力设备的接地线、中性点接线以 及电缆本体中放电脉冲电流信号进行检测，高频电流传感器多采用罗格夫斯基线圈结构。

技术优势

(1)可进行局部放电强度的量化描述。

(2)具有便于携带、方便应用、性价比高等优点

(3)检测灵敏度较高。

技术缺点

(1)高频电流传感器的安装方式也限制了该检测技术的应用范围。

(2)抗电磁干扰能力相对较弱。
