一、概述
高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中,甚**有的监测点还处在密闭的空间中,由于强电磁噪声和高压绝缘、空间的限制等问题,通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上,与接收设备之间无电气连接,因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线温度监测系统具有**的**性和**性,可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口,可联网运行。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据,实现了高压设备热故障预知维护。
二、无线测温系统结构

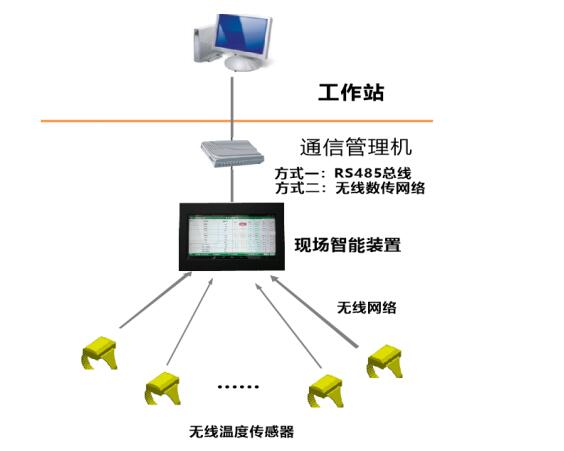

2.1 无线测温系统结构图
2.2 无线温度传感器

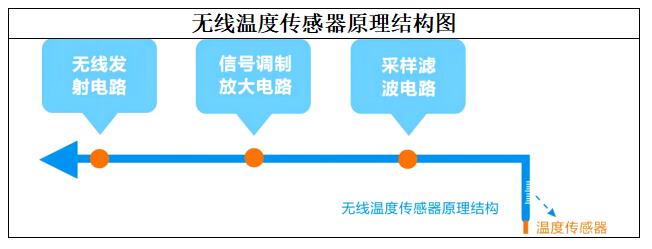

无线温度传感器用于测量高压带电物体表面或接点处的温度,如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调制放大、逻辑控制电路、无线调制接口等组成(如下图所示)。传感器将采集到的温度信号通过无线网络发送到无线测温主机。
主要功能:
主要功能 | 功能介绍 |
温度检测功能 | 实时检测被测部位的当前温度 |
供电电压自检功能 | 实时检测传感器自身的供电电压值 |
所检测到的数据全部通过无线上传到接收主机 |

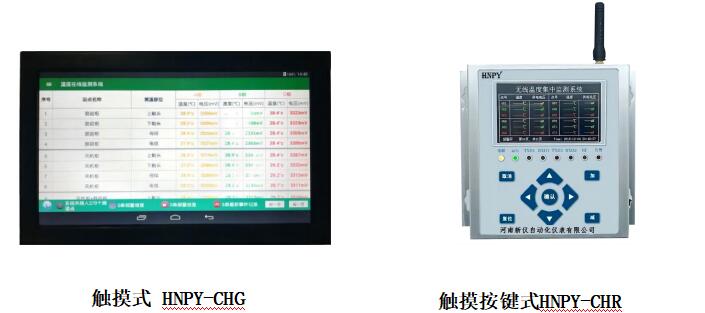

2.3. 无线测温装置
无线测温主机是一款集温度传感器工作状态的监测. 现场温度显示,报警提示和输出,事件记录及数据记录于一体的现场温度监测仪,并可修改现场无线温度传感器的地址等参数。
无线测温装置
主要功能:
主要功能 | 功能介绍 | |
基本功能 | 接收数据 | 接收无线温度传感器上传的温度和传感器工作电压 |
显示数据 | 彩色显示接收到的数据,显示效果更直观,背光开关可控,适用多种应用场合 | |
时钟显示 | 实时时钟显示,并作为事件记录的时间基准 | |
参数设置 | 所有参数灵活可设,操作方便,掉电数据不丢失 | |
报警输出 | 当有报警事件发生时,继电器干接点信号输出并发出蜂鸣报警声音提示 | |
温度报警记录 | 记录曾发生过报警的测温位置的温度. 开始时间和结束时间,**多可保存 200条记录,当超过 200 条记录时,自动覆盖**早的记录 | |
密码管理 | 采用密码管理方式,设置参数时必须输入密码,密码分为用户密码和系统密码, 输入系统密码可进行更**的设置功能 |
技术参数 | 技术指标 | ||||
无线参数 | 无线频率 | 433MHz | |||
管理无线传感器数量 | ≤252 只 | ||||
通讯参数 | 通讯接口 | RS485 通讯接口,通讯距离≤1200m(不加中继) | |||
主机组网数量 | ≤128 台 | ||||
通讯规约 | Modbus 规约《无线测温系统通讯协议》 | ||||
波特率 | 1200. 2400. 4800. 9600. 19200 bps 可 选 | ||||
温度告警值 | 上限值:+90℃,下限值:-20℃ 上限值:+60℃,下限值:-10℃ | ||||
告警电压值 | 2700mV | ||||
继电器干接点参数 | AC220V/**(1 组无源常开/常闭触点) | ||||
工作电压 | AC85~265V/DC110~370V | ||||
整机功耗 | ≤5VA | ||||
工作温度 | -20℃~+70℃ | ||||
工作湿度 | ≤90%RH,不结露,无腐蚀 | ||||
海拔 | ≤2500 米 | ||||
防护等级 | IP20 | ||||
绝缘电阻 | ≥100MΩ(温度在 10~30℃,相对湿度小于 80%) | ||||
安装方式 | 壁挂式安装、嵌入式 |
三、显示与参数设置

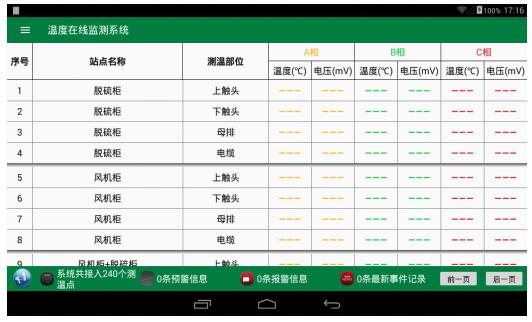

3.1 主显示界面
▇ 显示各个测温点的部位名称和温度数据,每个部位分A,B,C三相分别用黄、绿、红显示。当某个测温点离线时显示“---”。
▇ 为了显示直观、2个开关柜或设备之间有一条灰色线条区分。
▇ **下边信息栏分别显示:环境温度,系统接入传感器的数量、当前预警信息数量、当前报警信息数量、**新事件记录数量、报警声开关。
▇ 当发生了预警和报警时下面信息栏会显示当前预警和报警的数量,点击可查看。当温度恢复正常后预警信息、报警信息记录自动清零。
▇ 当**近发生事件记录时,信息栏下方会提示**近发生的事件记录数量,点击即可查看,可手动清空信息记录。

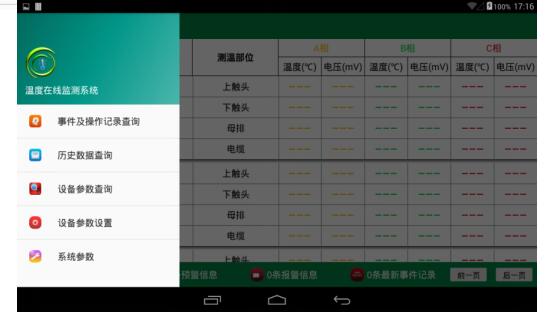

3.2 菜单栏
点击左上角或在显示器**左边边缘向右滑动即进入菜单界面。
菜单依次为:
当前数据查询:点击该菜单可进入测温点温度显示界面。
事件及操作记录查询:点击该菜单进入相关事件记录查询界面。
历史数据查询:点击该菜单进入历史数据查询界面。
设备参数查询:点击该菜单进入设备参数查询界面。
设备参数设置:点击该菜单进入设备参数设置界面。
系统参数:点击该菜单进入系统参数查询和设置界面。

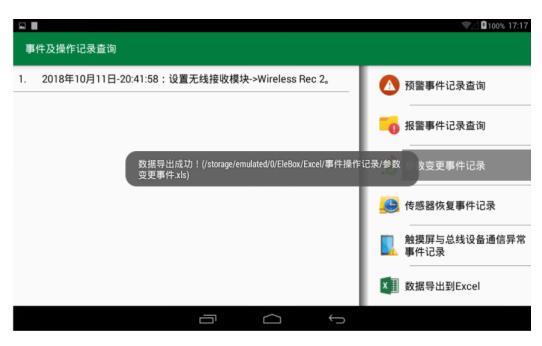

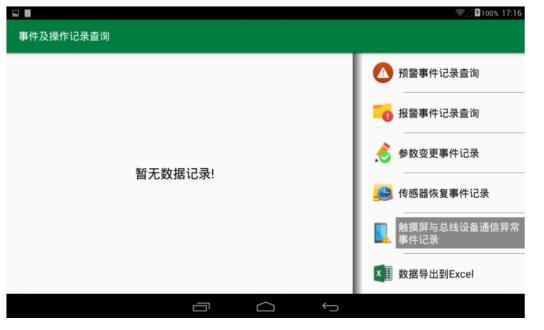

3.3 事件及操作记录查询
点击事件及操作记录查询菜单后,进入以上界面,**左边显示相应的事件记录,**右边可选择查询那类事件记录。

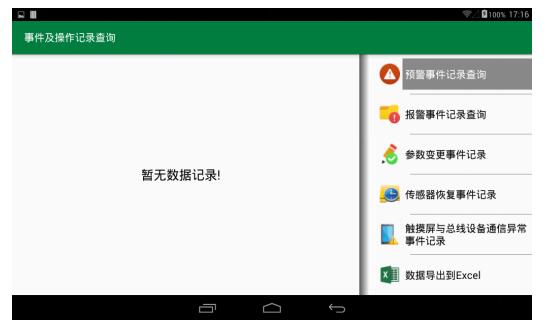

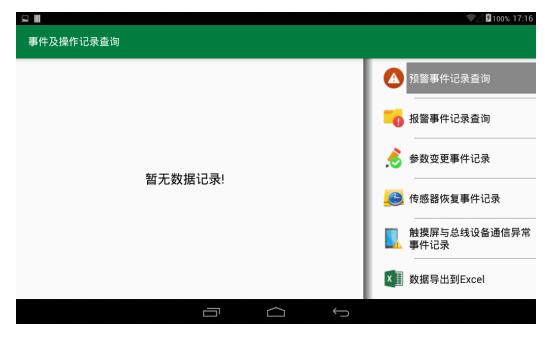

3.3.1 预警事件记录
系统发生的预警事件,记录了事件发生的时刻和发生时刻的温度。

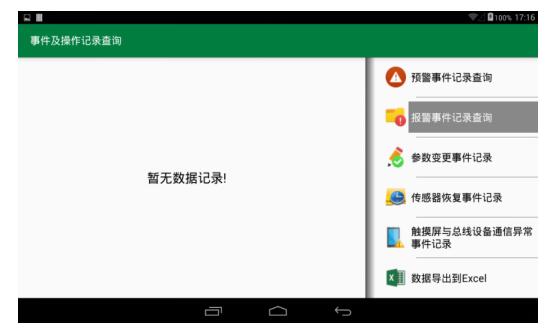

3.3.2 报警事件记录
系统发生的报警事件,记录了事件发生的时刻和发生时刻的温度。

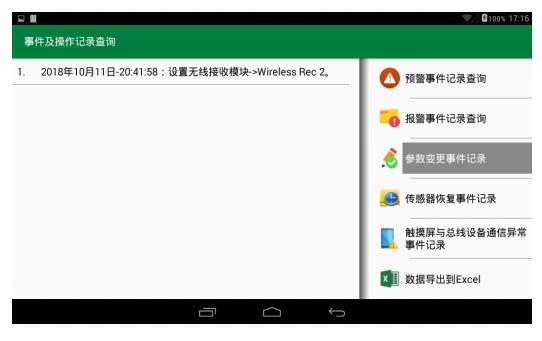

3.3.3 参数变更事件记录
当系统发送参数变更时,生成参数变更事件记录

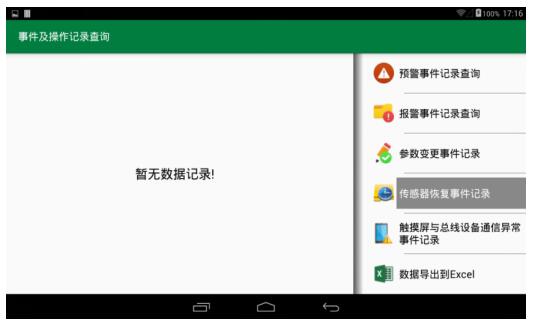

3.3.4 传感器恢复事件记录
当传感器温度恢复正常时生成事件记录
3.3.5 触摸屏与总线设备通信异常事件记录
当触摸屏与总线通信异常时生成事件记录,该功能需触摸屏RS485总线上接入其它设备。
3.3.6 数据导出到Excel
点击该菜单系统自动将所有事件记录导入到Excel文档,用户可通过U盘将Excel文档拷贝出。

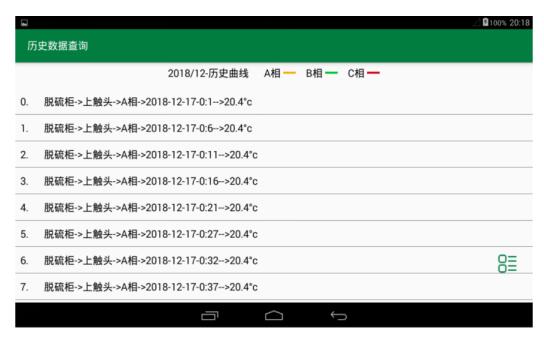

3.4 历史数据查询
点击进入历史数据查询菜单后,进入一下界面,界面的**左边显示查询的内容,**右边可选择查询历史数据的类型即历史曲线、历史值、月**高温度,同时可现在查询任意一个测温点的温度数据,以及查询的年度、月份和天数。

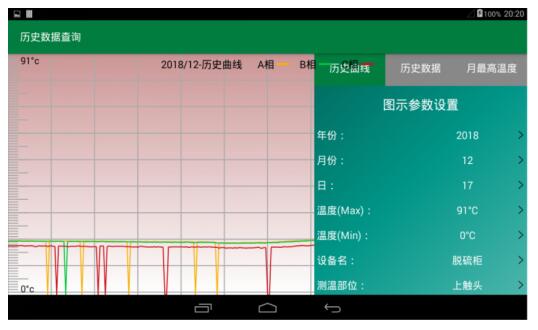

3.4.1历史曲线查询
可查询任意一个测温点具体时间段的历史曲线记录
3.4.2历史值查询
可查询任意一个测温点近一个月的历史值数据记录

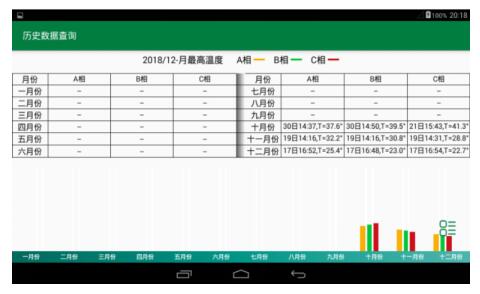

3.4.3**高历史温度 可查询任意一个测温数据在当月**高温度记录

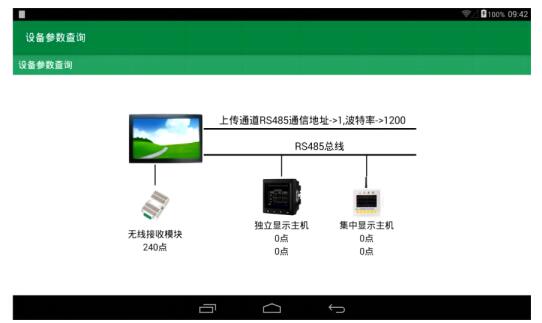

3.5设备参数查询
点击设备参数查询进入如下界面 可以查看设备通讯地址以及各设备数据列表信息。

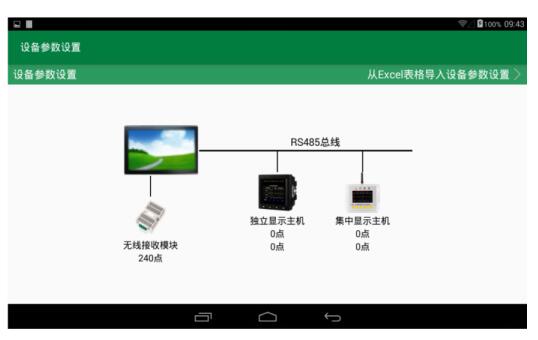

3.6 设备参数设置

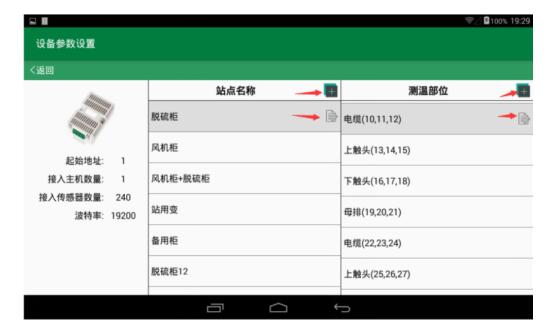

点击设备参数设置输入密码“5102”进入菜单后显示以下界面,点击相应的设备会进入到设备数据列表可对测温点的名称等进行配置,也可点击右上方:从Excel表格导入设备参数设置,系统会自动从Excel表格导入设备参数。
3.6.1设备参数修改
点击设备进入到设备信息列表,点击相对应的增加按钮即可增加新的设备显示数据,点击修改按钮即可修改设备名称,以及相对应的触点显示名称。

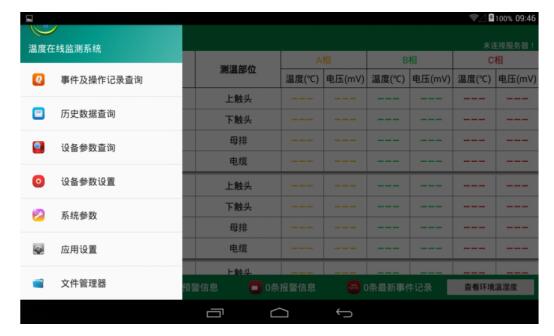

一、 右划出现菜单栏点击文件管理器。

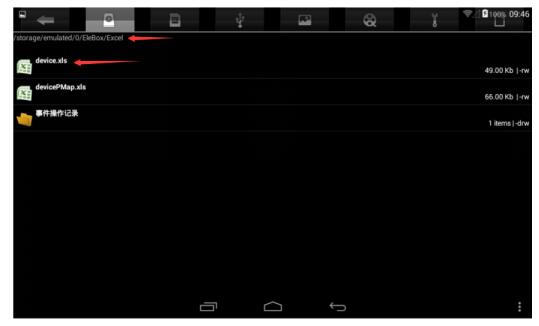

二、文件管理器里面找到路径:0/EleBox/Elecel/ 用U盘把device文件拷贝出来。

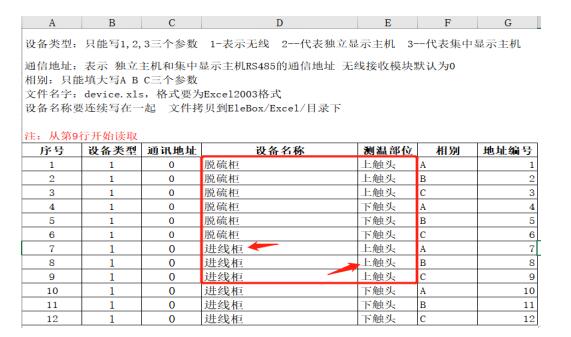

三、插到电脑上打开文档、按照现场安装的柜名称与测温部位进行修改(注:只需要修改设备名称和测温部位即可)

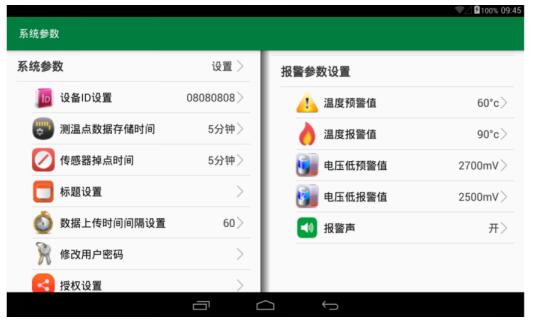

3.7系统参数
点击系统参数菜单后进入以下界面,可查看系统的各项参数,点击设置菜单会弹出密码输入界面,输入密码”5102”后可对里面的每项参数进行设置。

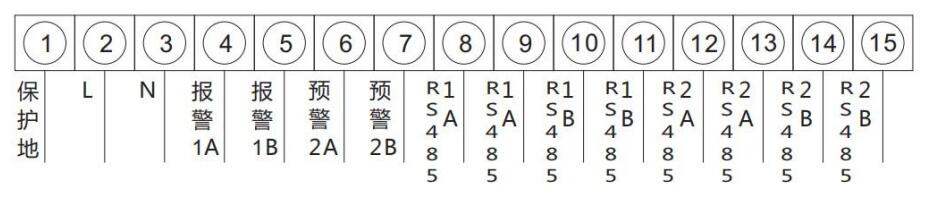

四、接线方式
五、外形尺寸及安装方式
六、无线测温系统典型组网方式
注:此图为典型的组网方式,实际应用中根据项目情况可能有所改变。

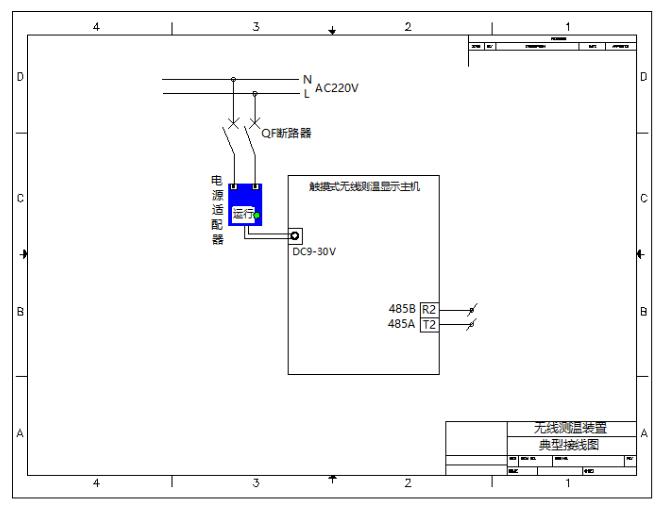

附录一:典型接线原理图
附录二:通讯规约
通讯协议 | ||
通讯规约 | Modbus RTU | |
通讯波特率 | 1200bps、2400bps、4800bps、9600bps(可选) | |
数据格式 | 数据位 | 8位 |
奇偶校验位 | 无 | |
停止位 | 1位 | |
读/写命令 | 0x03 0x10 |
寄存器地址表:
寄存器地址 | 寄存器内容 | 实际值 | 单位 | 备注 |
采集点温度数据 | ||||
1501 | 采集点1温度数据 | * 0.1 | ℃ | (16位有符号数据类型,高位在前) |
1502 | 采集点2温度数据 | * 0.1 | ℃ | |
1503 | 采集点3温度数据 | * 0.1 | ℃ | |
…… | …… | …… | …… | |
2218 | 采集点718温度数据 | * 0.1 | ℃ | 注意:实际地址**大值根据采集点数量自动调整。例如集显主机设置了100个测温点,则地址**大值为100。 |
2219 | 采集点719温度数据 | * 0.1 | ℃ | |
2220 | 采集点720温度数据 | * 0.1 | ℃ | |
采集点供电电压数据 | ||||
2501 | 采集点1电压值 | mV | (16位无符号数据类型,高位在前) | |
2502 | 采集点2电压值 | mV | ||
2503 | 采集点3电压值 | mV | ||
…… | …… | …… | …… | ……. |
3218 | 采集点718电压值 | mV | 注意:实际地址**大值根据采集点数量自动调整。例如集显主机设置了100个测温点,则地址**大值为100 | |
3219 | 采集点719电压值 | mV | ||
3220 | 采集点720电压值 | mV | ||
报警记录 | ||||
1401 | **新1条报警记录 | 每组共读13个寄存器,26个字节。数据格式:点号 报警类型(0x0001: 高温报警;0x0002: 低温报警) 温度值 供电电压值 报警时间 -> 年 报警时间 -> 月(高8位)日(低8位) 报警时间 -> 时(高8位)分(低8位) 报警时间 -> 秒 保留位 恢复时间 -> 年 恢复时间 -> 月(高8位)日(低8位) 恢复时间 -> 时(高8位)分(低8位) 恢复时间 -> 秒 | ||
1402 | **新2条报警记录 | |||
1403 | **新3条报警记录 | |||
… | ……. | |||
1410 | **新10条报警记录 |
注意:读取采集点信息(温度、电压等)时,寄存器地址不能超过设置的采集点数量。
