一、产品概述：

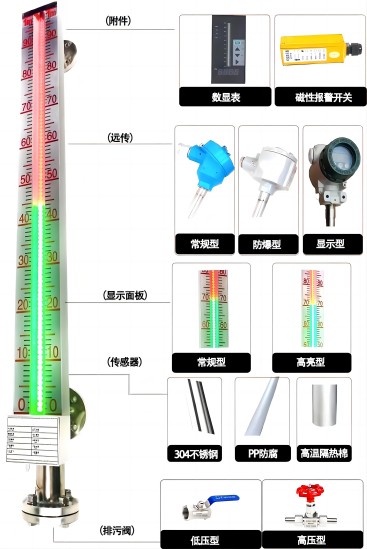

PY-35系列磁敏电子双色液位计是我公司研制出来的新型产品，具有发光亮度高，可视距离更远，标尺刻度更清晰，显示范围更大，产品更具系列化。该产品是磁翻板液位计的换代产品，磁翻板液位计因自身没有光源，可视距离近，不易观察液位，尤其在环境烟尘大、含有微细铁屑的钢铁企业，由于磁吸附作用，微细铁屑把磁翻板的红、绿颜色覆盖，无法观察液位，存在严重的事故隐患。该系列双色液位计，液位显示采用高亮度LED双色发光管，组成红、绿光柱显示液位，白天观察距离40m，夜间可达150m以上。可替代磁翻板液位计、直读式玻璃液位计，还应用于传统玻璃液位计无法克服的高温、高压、高黏度、易燃、易爆及腐蚀性介质等场合，广泛应用于各种工业过程中的液位显示。

二、结构原理：

非磁性传感器管通过上下法兰与液体容器连通，在传感器管内装有一个磁性浮子，浮子根据介质的比重设计，浮子内磁钢与容器内液面等高，液位显示盒内感磁部件和LED双色发光管上下有序排列，与磁场相对应的感磁部件受磁后，触发相应的电路，无液全红，满液全绿；红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。

三、产品特点：

1、 汽红液绿，显示清晰，观察角度大，可视距离远

2、 本体选用优良不锈钢制造，液位计显示装置与容器内的介质不接触，无泄露，适宜于一、

二、三类压力容器使用。

3、 显示量程大，使用范围广，可用于高温高压场合。

4、 密封面比传统的玻璃液位计减少百分之95的漏点，克服了石油、化工、医药等行业压力容器与液位计连接的跑、冒、滴、漏等薄弱环节。

5、可配套输出4～20mA标准信号，实现液位的远传显示和容器群液位的集中监控；亦可实现水位自动调节、连锁保护。

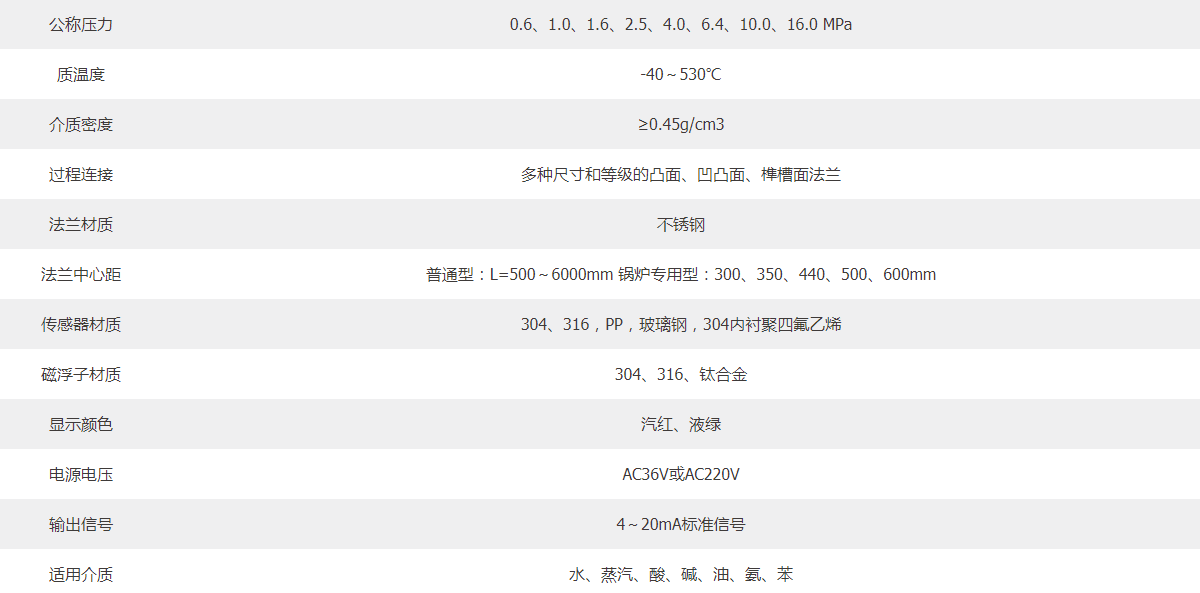

四、技术参数：

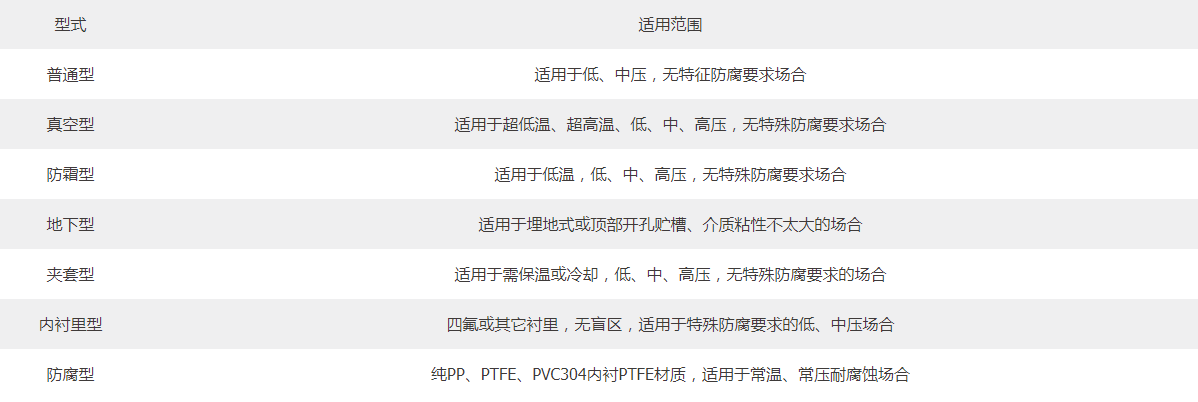

附表：1使用场合列表

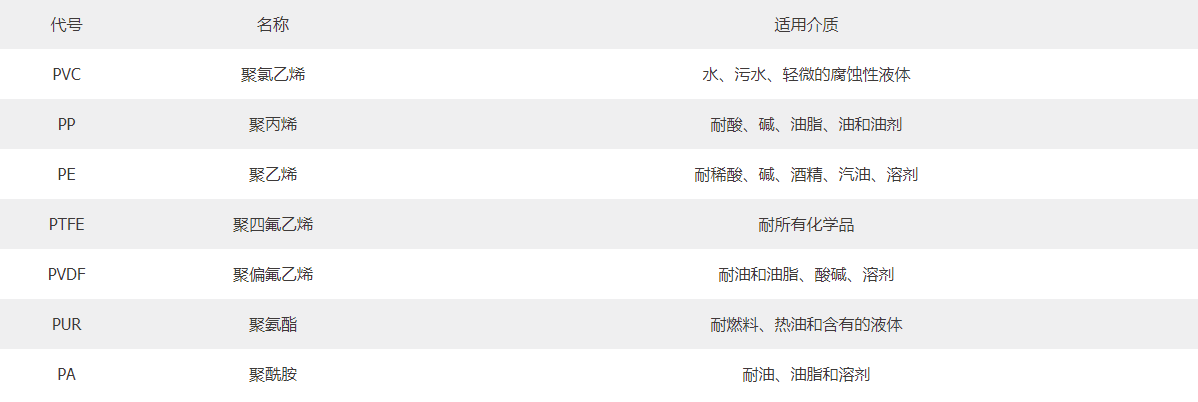

附表：2防腐性材料：
