磁翻板液位计通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动，由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器，明显直观地指示出工艺容器内的液位或界位，可远距离传送和实现自动控制。产品主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成，该变送器的传感器以捆绑的形式固定在磁翻板液位计的主导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。

产品概述

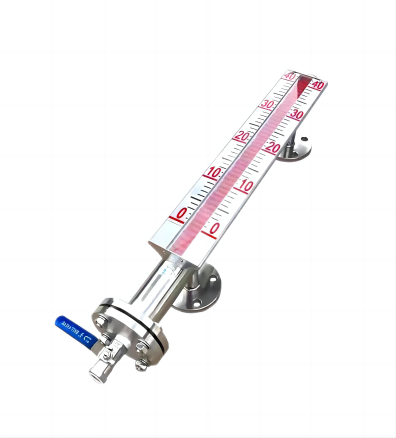

PY-UHZ磁翻板液位计通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动，由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器，明显直观地指示出工艺容器内的液位或界位，可远距离传送和实现自动控制。产品主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成，该变送器的传感器以捆绑的形式固定在磁翻板液位计的主要导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。

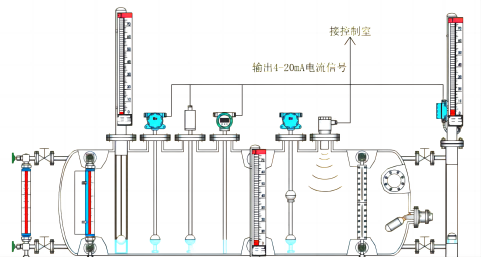

工作原理

PY-UHZ磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主要导管中的浮子也随之升降，浮子内的永磁磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180度，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

[产品特点]

1、适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

2、指示新颖，读数直观、醒目。可根据用户方便改变观察角度。

3、测量范围大，不受储罐高度限制。

4、指示机构与被测介质完全隔离，因而密封好，**性高，使用**。

5、耐高温，可采用不褪色陶瓷翻柱。

6、结构简单，安装方便，维护费低。

[产品主要技术参数]

测量范围：0-150-6000mm(大于6000mm可协商订货)，精度：±10mm

介质密度：0.4-20g/cm3，介质密度差：≥0.15g/cm3

工作压力：-0.1-42MPa

工作温度：-160-450℃

连接法兰：法兰通径为DN20-DN150，法兰标准采用化工部HG20592-97法兰标准，其它法兰标准请用户在订货时注明。

环境振动：频率≤25HZ，振幅≤0.5mm。

法兰材质：碳钢、304、316L

跟随速度：≤0.08m/s

介质粘度：≤0.04Pa

主要导管材质：1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE。

主要导管直径：￠48、￠57、￠62mm。

磁翻柱材质：≤80℃：ABS塑料，≥80℃：陶瓷或金属。

显示器材质：≤80℃：ABS塑料，≥80℃：铝合金。

安装方式：垂直安装。

排污阀：球阀，针型阀。

顶装远传型磁翻板液位计附加功能选择项：

磁性限位开关：

常开型：高于报警点合并

常闭型：高于报警点断开

开关容量：250VAC1A(阻性)250VAC0.3A(感性)

开关寿命：100000次

液位变送器：

输出电流：4-20mADC

分辨率：±1-±10mm

负载电阻：500Ω(24VDC供电时)

传送距离：>3000m

工作电源：16-30VDC

智能液位变送器：

输出电流：4-20ADC

分辨率：0.2mm

负载电阻：500Ω(24VDC供电时)

传送距离：>3000m

工作电源：16-30VDC

夹套形式：

1、蒸汽夹套和水循环夹套，是在液位计主要导管处增加一层筒体，供蒸汽，循环水或导热油流通。

2、真空夹套，是在液位计主要导管外增加一层真空筒体，以使被测量介质与外界隔热。

3、双层夹套，一般是指在蒸汽伴热夹大套外再做一层真空夹套。

4、电伴热系统，是在液位计主要导管外缠绕电伴热带，从而给介质加热。
