一、产品概述:
HNPY-RD系列雷达液位计属于通用型雷达液位计,它基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下,存在虚假回波,用**新的微处理技术和调试软也可以准确的分析出物位的回波。

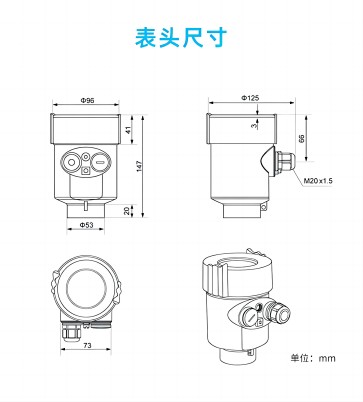

二、参数精度:
测量范围:0.5米--70米
过程连接:螺纹/法兰螺纹/法兰
过程温度:-40℃~250℃
过程压力:-1.0~4.0Mpa
精 度:±1mm--±15mm
信号输出:4~20mA/HART 两线
防爆等级:Exia IIC T6/IP67
应用介质:应用液体、固体颗粒强腐蚀性液体小介电常数液体、固体
智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无伤害。
三、测量方法
是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的部分脉冲被反射形成回波并沿相同路径返但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的****少100mm。对于过溢保护,可定义一段雷达液位计**距离附加在盲区上。**小测量范围与天线有关。随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。回到脉冲发射装置。
四、测量原理
雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度[1]。
五、安装说明
(1)墙**安装短管的外壁:离罐壁为罐直径1/6处,**小距离为200mm。
(2)不能安装在入料口的上方。
(3)不能安装在中心位置,如果安装在**,会产生多重虚假回波,干扰回波会导致信号丢失。
(4)接管直径应小于或等于屏蔽管长度(100mm或250mm)。
六、注意事项

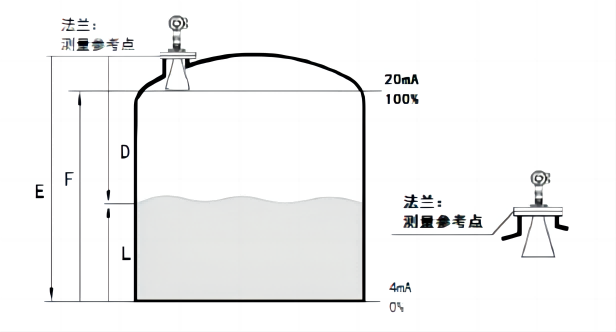

1.测量范围从波束触及罐低的那一点开始计算,但在特殊情况下,若罐底为凹型或锥形,当物位低于此点时无法进行测量。
2.若介质为低介电常数当其处于低液位时,罐底可见,此时为保证测量精度,建议将零点定在低高度为C 的位置。
3.理论上测量达到天线**的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的****少100mm。
4.对于过溢保护,可定义一段**距离附加在盲区上。
5.**小测量范围与天线有关[1]。
优势及应用
1.雷达液位计可以测量液体、固体介质比如:原油、浆料、原煤、粉煤、挥发性 液体等;
2.可以在真空中测量可以测量所有介质常数>1.2的介质,测量范围可达70m;
3.供电和输出信号通过一根两芯线缆(回路电路),采用4…20mA输出或数字型 信号输出;
4.非接触式测量安装方便采用极其稳定的材料牢固耐用,精确**分辨率可达1mm;
5.不受噪音、蒸汽、粉尘、真空等工况影响;
6.不受介质密度和温度的变化,过程压力可达400bar,介质温度可达-200℃**800℃;
7.安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管按装;
8.调试可多种方式选择:采用编程模块调试(相当于一个分析处理仪表)、SOFT软件调试、HART手持编程器调试,调试起来方便快捷装;
测量原理:调频连续波 测量精度:±1MM 测量范围:0.08-120m 立波束角::<2° 环境温度:-60℃到70℃ 过程温度:标准型-60-130℃ 高 温 型:-60-240℃ 特殊装置:-60℃到1200℃ 特殊装置:-0.1~10Mpa 防爆等级:隔爆Exd IIC T6 Ga 防护策级:IP67 电源电压:12-24VDC/220VAC 信号输出:4-20mA(四线制) 信号输出:RS485.Modbus
