PY-EF系列智能电磁流量计有其独特的特点,因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电流体介质的流量。

一，概   述：

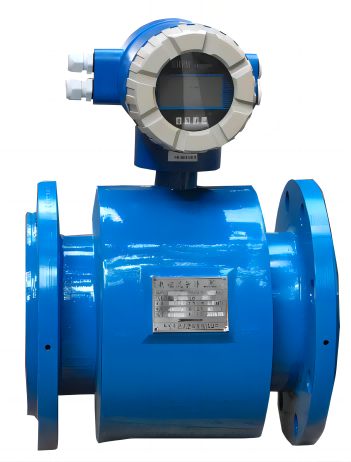

PY-EF系列智能电磁流量计特别设计了带背光宽温的液晶显示器，功能齐全实用、显示直观、操作使用方便。独特设计进一步保证了测量精度并且**时候无需接地环，减少了仪表体积和安装维护的麻烦。

二，基本性能参数：

口 径	10－3200mm
励磁方式	方波恒流励磁
安装形式	一体型
衬 里	氯丁橡胶，聚氨酯橡胶，PTFE，F46
电极材料	316L，HC，HB，钛，钽，铂铱
接 地	内置接地电极(DN25以上)
介 质	导电性液体
准确度等级	0.2%，0.5%，1.0%；
介质电导率	>5μS/cm
流 速	≤15m/s
管道连接法兰	HG20592-97
管道连接	法兰链接
介质温度	氯丁橡胶：-10℃~+60℃；PTFE：-10℃~+120℃
	聚氨酯橡胶：-10℃~+80℃；F46：-10℃~+150℃
额定压力	4MPа，1.6MPa，1.0MPa；
防护类别	IP65
输出信号	4~20mA电流，脉冲频率，上下限报警
电缆接口	M20*1.5
通 讯	RS485通讯协议(可选) RS232通讯协议(可选)
显示器显示	瞬时流量报警显示，百分比，流速；
	正反累积流量 ；总累积量 ；空管,电极等报警显示；
电 源	220V AC，24V DC,3.6V锂电池
使用类型	普通型 高压可以定制

三，如何正确选型

电磁流量计的选型是仪表应用中非常重要的工作，据有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型和错误的安装 而造成的请特别注意。

1、被测流体须具备一定的导电性，导电率^5ps/cm o

2、流量须符合下一页可测流量范围表中的数值。

3、实际工作压力须小于流量计的额定工作压力。

4、工作温度须符合流量计规定的温度要求。

5、确定在工艺管线中间是否有负压情况存在。

6、确定管线中是否有易产生气泡的情况。

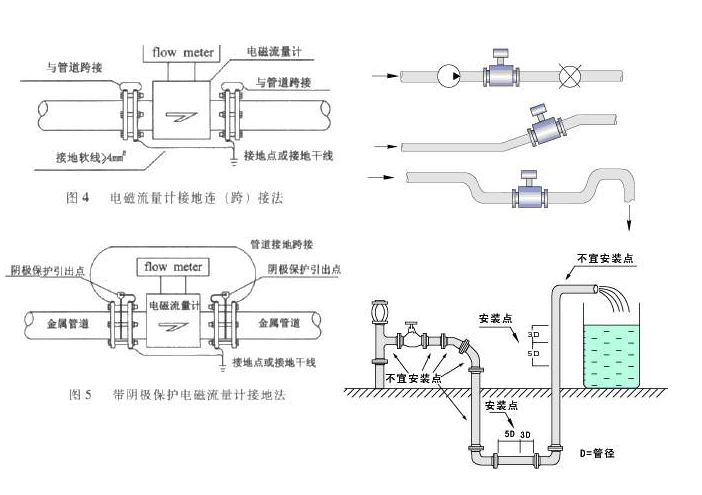

四，接地环材料选择说明:

电极和接地环材料	耐腐蚀性能	被测液体举例
316L 不锈钢	不耐无机酸、有机酸、氯化物的腐蚀,用于非腐蚀性或弱腐蚀性介质	生活及工业用水、污水、 矿浆、泥浆、糖浆
含钼不锈钢 OCr18Ni12Mo2Ti	对磷酸及碱液有强的耐腐蚀性, 适用于非腐蚀性或弱腐蚀性介质	磷酸、烧碱、海水醋酸、 蚁酸、亚硫酸
钛(Ti)	特别适用于氯离子存在的场合下使用,能耐氯化物(氯化钙、氯化钾、氯化铵、氯化钠)、硫化物、有机酸、碱液的腐蚀	冷冻盐水、海水、氨水、 双氧水、乙酸
哈氏合金 3/h)
6	50,60,80,90,100,120,160,200 升/小时
8	90，100，120，160，180，200，250，300，400 升/小时
10	0.16,0.20,0.25,0.30,0.40,0.50,0.60,0.80,1.0,1.2,1.6,2.0,2.5
15	0.4,0.5,0.6,0.8,1.0,1.2,1.6,2.0,2.5,3.0,4.0,5.0,6.0
20	0.6,0.8,1.0,1.2,1.6,2.0,2.5,3.0,4.0,5.0,6.0,8.0,10.0,12.0
25	1.0,1.2,1.6,2.0,2.5,3.0,4.0,5.0,6.0,8.0,10.0,12.0,16.0
32	1.6,2.0,2.5,3.0,4.0,5.0,6.0,8.0,10.0,12.0,16.0,20,25
40	2.5,3.0,4.0,5.0,6.0,8.0,10,12,16,20,25,30
50	4,5,6,8,10,12,16,20,25,30
65	6,8,10,12,16,20,25,30,40,50,60,80,100
80	10,12,16,20,25,30,40,50,60,80,100,120,160
100	16,20,25,30,40,50,60,80,100,120,160,200
125	25,30,40,50,60,80,100,120,160,200,250,300
150	40,50,60,80,100,120,160,200,250,300,360,400,500
200	60,80,100,120,160,200,250,300,360,400,500,600
250	100,120,160,200,250,300,400,500,600,800,1000
300	160,200,250,300,400,500,600,800,1000,1200,1600,2000
350	200,250,300,400,500,600,800,1000,1200,1600,2000,2500
400	250,300,400,500,600,800,1000,1200,1600,2000,2500,3000
450	300,400,500,600,800,1000,1200,1600,2000,2500,3000,4000
500	400,500,600,800,1000,1200,1600,2000,2500,3000,4000,5000,6000
600	600,800,1000,1200,1600,2000,2500,3000,4000,5000,6000,8000
700	800,1000,1200,1600,2000,2500,3000,4000,5000,6000,8000
800	1000,1200,1600,2000,2500,3000,4000,5000,6000,8000,10000,12000
900	1600,2000,2500,3000,4000,5000,6000,8000,10000,12000,16000
1000	2500,3000,4000,5000,6000,8000,10000,12000,16000,20000

九，选型简谱：

测量管径	PY-EF100-XXX	例:100表示DN100 For example: 100 represents DN100
电极形式	1`	标准固定式
	2	刮刀式
电极材料	A	不锈钢(316L)
	B	钛 （Ti）
	C	哈氏合金C （HC）
	D	钽 （Ta）
	E	铂 （PT）
内衬材料	1	氯丁橡胶
	2	聚胺酯橡胶
	3	F4(PTEE)聚四氟乙烯F4
额定压力(MPa)	4.0	DN10-80
	1.6	DN100-150
	1.0	DN200-1000.
	0.6	DN1100-2000
	0.25	DN2200
介质工作温度	0	<60 °C
	1	<120°C
防护等级	0	IP65
	1	IP68
转换器形式	0	—体式
	1	分体式
	2	插入式
表体法兰材质	0	碳钢
	1	不锈钢
安装配对法兰	0	不带
	1	带
供电电源	0	220VAC
	1	24VDC
仪表量程	(XXX)	例：(200)表示20mA对应的流量为200m3/h

举例：HNPY-EF100- 1A1- 1.6EOO-0010

说明：智能电磁流量计，DN100固定式不锈钢电极，氯丁橡胶内衬，额定压力1.6Mpa,温度＜ 60°C ,IP65, —体式，外壳材料和法兰为碳钢，带安装配对法兰(包括螺栓螺母)，220伏交流供电。
