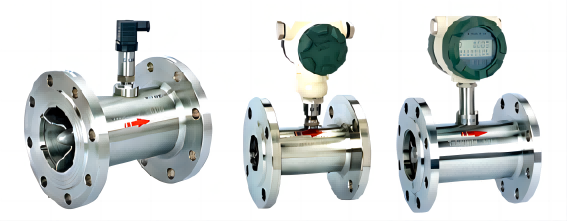

一、产品特点:
1.LWG系列涡轮流量计的传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。
2.结构简单、牢固以及拆装方便。
3.测量范围宽,下限流速低。
4.压力损失小,重复性好,精度高。
5.具有较高的抗电磁干扰和抗振动能力。
二、工作原理:
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大调整,形成有一定幅度的连续的矩形脉冲波,可远传**显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,
流量方程为:Q=3600×f/k; 式中:
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m3],由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
三,技术参数
四,选型表:
【例】LWGY-50AIC2/EX/NT注:1、法兰连接尺寸按JB/T 81-1994 或JB/T 9119-2000。2、有*者为特殊定货。
其涵义是:涡轮式流量计,通径DN50,精度 百分之1.0,4~20mA 模拟输出,额定工作压力小于 2.5MPa,有防爆要求,常温。
