止回阀可用于给其中的压力可能升**超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依**旋转)与升降式止回阀(沿轴线移动)。
止回阀这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
阀体材料 | 公称压力 (MPa) | 工作温度 (℃) | 适用介质 | |
碳 钢 | 1.6-6.4 | ≤425 | 水、油品、蒸汽 | |
10.0-16.0 | ≤450 | |||
不锈钢 | P | 1.6-16.0 | ≤200 | 硝酸类 |
R | 1.6-16.0 | ≤200 | 醋酸类 | |
铬镍钛钢 | PI | 1.6-6.4 | ≤550 | 石油、石油产品 |
铬钼钢 | 1.6-16.0 | ≤550 | 油 |

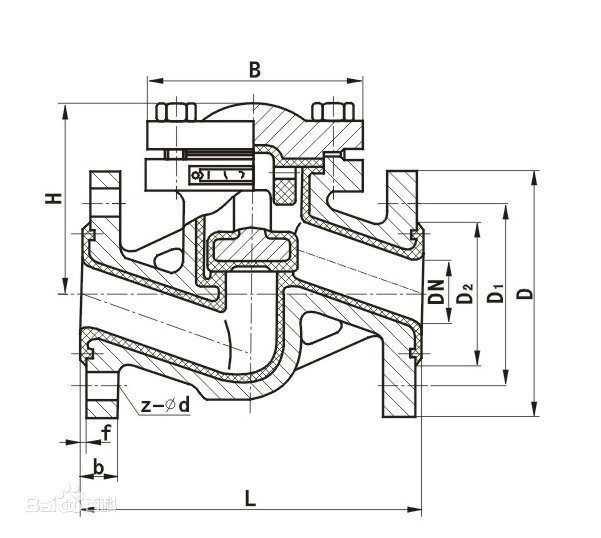

公称压力 | 公称通径 | 主要连接尺寸 | 外形 尺寸 | ||||||||
PN | DN | L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H |
1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 |
1)产品标准
《通用阀门 铁制旋启式止回阀》GB/T 13932-92
《通用阀门 钢制旋启式止回阀》GB 12236 -2008
《通用阀门 铁制截止阀与升降式止回阀》GB 12233 -2006
《对夹式止回阀》JB/T 8937-2010
《钢制阀门 一般要求》GB/T 12224-2005
《阀门的检验与试验》JB/T 9092-1999
2)工程标准
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
《通风与空调工程施工质量验收规范》GB50243-2002
3)相关标准图
01SS105 常用小型仪表及特种阀门选用安装
